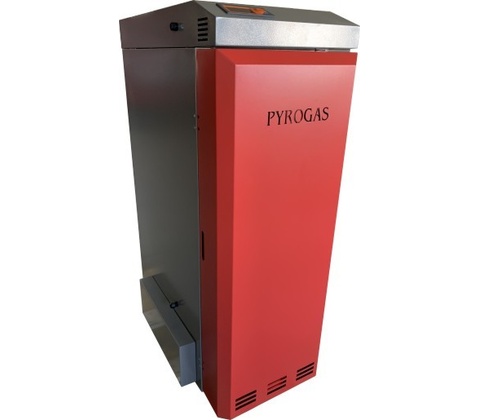

Modratherm Pyrostar Duo PYDUO50

MODRATHERM PYROSTAR Duo PYDUO50

MODRATHERM PYROSTAR Duo 50 je oceľový teplovodný kombinovaný kotol na spaľovanie peliet a na pyrolytické spaľovanie dreva a drevených brikiet pre ústredné kúrenie v objektoch s menovitým výkonom 12 - 40 kW na spaľovanie peliet a 45 kW na spaľovanie dreva a maximálny prevádzkový tlak 0,25 MPa. Tieto kotly sú vybavené moderným elektronickým regulátorom s Lambda reguláciou, odťahovým ventilátorom EBM-PAPST, Servomotorom Belimo, Lambdasondou Bosch LSU 4.9, spaľovacou komorou a spaľovacím roštom z kvalitného kombinovaného korundového žiarobetónového LACFIRE 1800/20 SiC a medeným bezpečnostným výmenníkom tepla proti prehriatiu .

Kombinované splynovacie kotly PYROSTAR DUO na pelety, drevo a drevené brikety sú ekologické kotly vykurovania riadené moderným elektronickým regulátorom s mikroprocesorom, Lambda reguláciou a servomotorom, ktorý overí všetky požiadavky na nenáročnú obsluhu a vysoký komfort, ako aj ovládanie celých sústav ústredného kúrenia a ohrev teplej úžitkovej vody.

Bezpečnosť chodu kotla je zabezpečená 2 havarijnými termostatmi a integrovaným bezpečnostným výmenníkom tepla proti prehriatiu, čo je hlavnou podmienkou pre inštaláciu kotlov do vykurovacích sústav s obehovým čerpadlom.

Kotly PYROSTAR DUO overujú limity podľa EN 303-5, ako aj limity pre nemeckú 1.BlmSchV, pre Švajčiarsko a Rakúsko. Kotly PYROSTAR DUO 25 a PYROSTAR DUO 30 overujú aj limity BAFA.

Konštrukcia keramickej spaľovacej komory v zadnej časti a prívod paliva v prednej časti kotla PYROSTAR DUO chráni kotol pred kondenzáciou spalín, čo zvyšuje jeho životnosť a zjednodušuje jeho čistenie a údržbu.

Kotly MODRATHERM PYROSTAR DUO sa používajú na spaľovanie peliet, dreva a drevených brikiet s maximálnou dĺžkou dreva 550 mm. Podľa druhu je možné spaľovať drevo s nasledovnými dĺžkami:                   Druh dreva Dĺžka -------------------------------------------------- --------------------------------------PYROSTAR DUO 18, PYROSTAR DUO 25 400 mmPYROSTAR DUO 30 , PYROSTAR DUO 50 550 mm

Spaľovanie dreva prebieha pri vysokých teplotách na princípe splyňovania. Teleso kotla je vyrobené z kvalitného oceľového plechu o hrúbke 5 mm (platne, ktoré sú v kontakte s ohňom a vodou) a 3 mm (platne, ktoré sú v kontakte iba s vodou). Súčasťou vodného okruhu sú aj 3 alebo 4 vodné lamely v hornej časti kotlového telesa. Izolačný kryt je vyrobený z oceľového plechu s hrúbkou 0,8 mm, pokrytý práškovou farbou. Tepelná izolácia je vyrobená z minerálnej bavlny.

V kotli je integrovaný medený bezpečnostný výmenník proti prehriatiu. Kotol je vybavený odťahovým ventilátorom EBM-PAPST, ktorý zaisťuje jednoduchú obsluhu a minimalizuje zanášanie pri podávaní paliva. Kotol je riadený moderným mikroprocesorovým regulátorom.

Výhody kotlov MODRATHERM PYROSTAR DUO :   spaľovanie mäkkého a tvrdého dreva, drevených brikiet a peliet primárny a sekundárny vzduch sa predhrieva na vysokú teplotu vysoká účinnosť – nízka spotreba dreva ekologické spaľovanie – nízke emisie – emisná trieda 5 podľa EN 303-5  integrovaný bezpečnostný výmenník proti prehriatiu automatické vypnutie odťahového ventilátora pri prehorení dreva veľký objem podávania sólo časť lode oddelená od horiaceho priestoru – čistenie aj pri streľbe termostatická regulácia odťahového ventilátora segmentová keramická vypaľovacia komora LAC FIRE 1800/20 SiC s vysokou teplotnou a mechanickou odolnosťou integrovaný odťahový ventilátor – minimalizácia rozmazania podávaním kotol ovládaný moderným mikroprocesorovým regulátorom – vysoký komfort ovládania ústredného kúrenia integrovaná lambda sonda Bosch LSU 4.9 a servomotor Belimo CM24 automatické zapaľovanie horákov automatické čistenie horákov

Hlavné rpozmery:

PYROSTAR DUO - jediný kotol 18, 25 30, 50

A 1000 1200

B 530 530

C 820 1020

D 265 265

A 830 1000

F 1270 1440

G 1110 1270

H 65 65 ja 230 230

Funkčná schéma kotla:

Legenda: 1. predné krycie dvierka2. odnímateľný kryt rámu3. ovládanie zakurovacej klapky4. zakurovacia klapka5. nakladacie dvierka6. roštové dvierka7. spodné dvere8. popolník9. bočné diely z firebeton LACFIRE10. servomotor sekundárneho vzduchu Belimo11. servomotor primárneho vzduchu Belimo12. roštové vložky z firebeton LACFIRE13. hrdlo spaľovacej komory z firebeton LACFIRE14. tehla pre sekundárny vzduch z firebeton LACFIRE15. primárny prúd z firebeton LACFIRE16. tepelná izolácia17. spaľovacia komora z firebeton LACFIRE18. komín19. teplotná sonda spalín20. lambda sonda Bosch LSU 4.921. výfukový ventilátor EBM-PAPST22. vrtuľa odsávacieho ventilátora EBM-PAST23. články výmenníka tepla24. usmerňovač spalín25. mikroprocesorový regulátor AK5000

Hlavné technické údaje:

MODRATHERM PYROSTAR Duo

Typ

PYROSTAR Duo 18

PYROSTAR Duo 25

PYROSTAR Duo 30

PYROSTAR Duo 50

Údaje o spaľovaní peliet

Výstupný rozsah kW 6 - 18 6,7 - 25 7,1 - 30 12 - 40

Prevádzka a zapaľovanie kotla - automatické

Trieda emisných kotlov (EN 303-5) - 5 5 5 5

Odporúčané palivo (EN 303-5) -

Pelety C1 podľa normy Ö, d = 6 - 10 mm

Efektívnosť % 86,5 - 90,4

Komínový ťah mbar 6 - 18

Priemerná teplota spalín °C 75 - 140 73 - 165 78 - 170 87 - 187

Prietok paliva kg/hod 1,39 - 4,26 1,56 - 5,6 1,56 - 6,68 2,72 - 8,83

Spotreba paliva kg/hod 1,48 - 4,25 1,6  - 5,6 1,7 - 6,8 2,7 - 8,7

Spotreba elektriny spaľovaním peliet (kotol, horák, podávanie) menovitým výkonom

IN 56 56 110 110 minimálnym výkonom

IN 25 25 50 50 od STAND BY

IN 5 5 5 5

Emisie podľa menovitého výkonu

CO 10 % O2 mg/m3 344 198 208 418

OGC o 10 % O2 mg/m3 7 20 19 3

Prach 10% O2 mg/m3 11 12 13 15

CO o 13 % O2 mg/m3 250 144 151 298

Prach 13% O2 mg/m3 8 9 10 11

ČO mg/MJ 162 93 98 194

OGC mg/MJ 3 9 9 1

Prach mg/MJ 5 6 6 7

Emisie pri minimálnom výkone

CO 10 % O2 mg/m3 192 113 119 153

OGC o 10 % O2 mg/m3 11 9 9 6

Prach 10% O2 mg/m3 38 21 22 37

CO o 13 % O2 mg/m3 140 82 86 111

Prach 13% O2 mg/m3 27 15 16 27

ČO mg/MJ 91 52 55 72

OGC mg/MJ 5 4 4 3

Prach mg/MJ 18 10 11 17

Údaje o spaľovaní dreva

Nominálny výkon kW 22 26 32/39 45

Prevádzka kotla - ručne

Odporúčané palivo (EN 303-5) - mäkké a tvrdé drevo, drevené brikety, max. vlhkosť 20%

Efektívnosť % 89 - 91

Komínový ťah mbar 20 - 25

Priemerná teplota spalín °C 136 - 160

Spaľovací priestor dm3 108 108 187 187

Spotreba elektriny spaľovaním dreva (kotol) menovitým výkonom

IN 69 69 71 71 od STAND BY

IN 3 3 3 3

Vo všeobecnosti

Objem vody ja 80 80 118 118

Teplotný rozsah termostatu °C 65 - 85 °C

Min. teplota vratnej vody °C 65

Max. pracovný tlak bar 2,5

Max. pracovný tlak bezpečnostného výmenníka tepla bar 6

Rozmery kotla (šxvxh) mm 530 x 1260 x 1000 530 x 1430 x 1200

Rozmery popolníka (šxvxh) mm 380 x 70 x 520 380 x 70 x 720

Rozmery nakladacieho otvoru (š xv) mm 390 x 490 390 x 510

Celková hmotnosť kg 425 425 566 581

Celková hmotnosť so sadou horákov kg 511 511 656 671

Pripojenie komína mm 152

Napájanie / frekvencia

V/Hz 230/50

Kryt elektriny

IP 40

Sada na spaľovanie peliet kotlom PYROSTAR Duo obsahuje: plne automatizovaný horák na pelety PV30a alebo PV50b závitovkový podávač 1500 mm sklad peliet 300/ 700 lit

HORÁK PV30a - plne automatizovaný horák na pelety

Plne automatizované horáky na pelety PV30a sú určené na vykurovanie malých a stredne veľkých domov. Na upevnenie horáka na pelety na dvierka kotla sa používa obyčajná príruba olejového horáka, vďaka čomu je výmena olejového horáka za modernejší a ekologickejší horák na pelety rýchla a jednoduchá.

Vylepšenia oproti predchádzajúcim modelom:

•  Dizajn: Horák zaberá menej miesta a dvierka kotla sa ľahšie otvárajú vďaka záslepkám posunutým po stranách horáka.
•  Klávesnica: Navigácia v ponukách a nastavenie parametrov je značne jednoduché
•  Presnejšie ovládanie horiaceho vzduchu: Rýchlosť otáčok ventilátora je teraz modifikovateľná
• Automatické riadenie spalinového ventilátora podľa vykurovacieho výkonu
•  Ovládanie množstva paliva vo vzťahu k snímaču hladiny. Meranie produktivity externej závitovky sa teraz vykonáva automaticky.
•  Upravený regulátor umožňuje externý snímač teploty kotla a GSM modem, ktorý posiela upozornenia v prípade, že dôjde palivo alebo sa vyskytnú iné chyby.

BEZPEČNOSŤ:

•  Záložná batéria zaručuje dokončenie cyklu spaľovania v prípade zlyhania externej elektrickej siete, čím sa eliminuje možnosť spätného vyhorenia.
• V prípade zablokovania horáka alebo žiadneho ťahu vzduchu sa horák sám vypne

Technické parametre :

• výkon: 14 - 30 kW (6 stupňov výkonu)
• zapaľovanie: elektrické 500W
• palivo : drevené pelety 6-8mm pr.
• Spotreba v pohotovostnom režime: 3W
• dĺžka: 570 mm
• šírka: 230 mm
• výška: 240 mm
• hmotnosť: 12,5 kg

Hlavné komponenty:             1. Spaľovacia komora 2. Podávacia závitovka 3. Snímač teploty prehriatia 4. Hands Transform 5. Tlačidlá používateľského rozhrania 6. Obrazovka používateľského rozhrania 7. Batéria 8. Zásuvky 9. Motor šneku podávača 10. Ventilátor 11. Snímač hladiny paliva 12. Montážna matica 13. Snímač plameňa 14. Zapaľovač 15. Nastrúhame 16. Bezpečnostný termostat

BURNER PV50b - samočistiaci horák na pelety

PV 50b je verzia tretej generácie série 50 kW. Horák na pelety je plne kompatibilný s olejovými a parnými kotlami, pekárenskými pecami, sušičkami a inými podobnými systémami, ktoré vyžadujú efektívne a cenovo výhodné vykurovacie riešenia pre náročné systémy. Náš samočistiaci systém robí PV 50b prakticky bezúdržbovým a umožňuje aj použitie menej kvalitných peliet. Inštalácia PV 50b je jednoduchá, pretože používa obyčajnú 90 mm prírubu olejového horáka a štandardné zátky olejových horákov. Horák svojou vynikajúcou kvalitou horenia, vysokou účinnosťou a viacerými bezpečnostnými prvkami spĺňa všetky európske normy.

Najnovšie úpravy:   - Oddelené ventilátory primárneho a sekundárneho vzduchu- Automatizované odstraňovanie popola- Nižšia spotreba energie- Zabudovaný snímač podtlaku- Vymeniteľné časti spaľovacej komory- Záložná batéria

Technické parametre :

• výkon: 20 - 50 kW (11 úrovní výkonu)
• zapaľovanie: elektrické 500W
• palivo : drevené pelety 6-8mm pr.
• Spotreba v pohotovostnom režime: 3W
• Odstraňovanie popola: automatické
• dĺžka: 560 mm
• šírka: 235 mm
• výška: 285 mm
• hmotnosť: 17 kg

Horák sa dodáva s nasledujúcimi komponentmi: 1. Rošt (sada 2 ks) 2. Horák 3. Konzoly na hadicu 2ks 4. Upevňovacia príruba 5. Keramické tesnenie 6. 7-pólový konektor kotla 7. Hadica 8. Vonkajšia upevňovacia reťaz závitovky

Elektronická regulácia:

Splyňovacie kombinované kotly PYROSTAR DUO sú ekologické kotly na vykurovanie riadené moderným elektronickým regulátorom s mikroprocesorom AK 5000 s Lambda-riadením, ktorý overí všetky požiadavky na nenáročnú obsluhu a vysoký komfort, ako aj riadenie celých sústav ústredného kúrenia a ohrevu teplej úžitkovej vody.

Kvalita horenia je riadená regulátorom AK5000 spolu s Lambda sondou Bosch LSU 4.9 a servomotorom Belimo CM24.Bezpečný chod kotla je zabezpečený 2 havarijnými termostatmi a integrovaným bezpečnostným výmenníkom tepla proti prehriatiu.   spoľahlivá kontrola plameňa fotobunkou možnosť spustenia, riadenia a zastavenia prevádzky kotla cez internet regulácia kotla externým termostatom možnosť internetového pripojenia LAN automatické zapaľovanie automatické čistenie spaľovacej komory (PYROSTAR Duo 30 a 50) možnosť pridania externých modulov záznam chybových hlásení prístup k nastaveniam služby pomocou kódu ovládanie horenia pomocou lambda sondy
