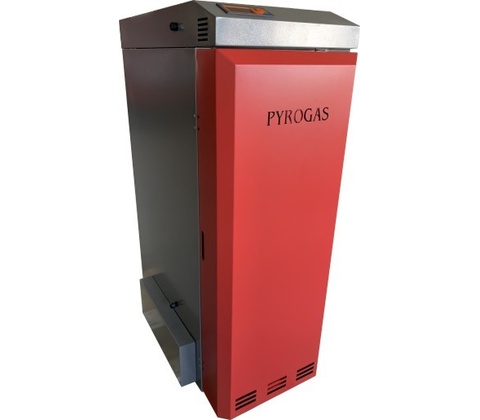

Modratherm Pyrogas PG20ST

MODRATHERM PYROGAS PG20ST

MODRATHERM PYROGAS 20 je splyňovací teplovodný oceľový kotol na pyrolytické spaľovanie dreva a drevených briket pre ústredné vykurovanie budov s menovitým výkonom 22 kW a najvyšším prevádzkovým pretlakom 0,25 MPa. Tieto kotly sú vybavené elektronickou reguláciou ST81 s PID reguláciou,  čidlom teploty spalín, odťahovým spalinovým ventilátorom EBM-PAPST s plynulou reguláciou otáčok v závislosti na teplote spalín a teplote kotlovej vody, vysokokvalitnou žiarobetónovou spaľovacou komorou LACFIRE 1800/20 SiC s vysokou akumulačnou schopnosťou potrebnou pre dokonalé vyhorenie plynov a bezpečnostným výmenníkom tepla proti prekúreniu.

Kotly PYROGAS sú vybavené nasledovnými komponentami :

• elektronickým regulátorom ST81 s PID reguláciou, resp. AK5000 s PID reguláciou
• čidlom teploty spalín
• odťahovým spalinovým ventilátorom EBM-PAPST s plynulou moduláciou otáčok
• integrovaným medeným rebrovaným bezpečnostným výmenníkom proti prekúreniu
• vysokokvalitnou spaľovacou komorou zo žiarobetónu LACFIRE 1800/20 SiC
• integrovanými prednými dverami

Všetky tieto prvky  zabezpečujú vysoký komfort obsluhy a riadenia.

Kotly spĺňajú triedu 5 v zmysle normy EN 303-5 a Ekodizajn.

Kotly môžu byť nad rámec hore uvedenej štandartnej výbavy naviac vybavené aj sofistifikovanou modernou reguláciou AK5000.

Ochrana kotla je zabezpečovaná bezpečnostnými termostatmi a bezpečnostným výmenníkom proti prekúreniu kotla.

Konštrukcia keramickej spaľovacej komory v zadnej časti kotla a prikladací priestor na drevo v prednej časti kotla PYROGAS chráni kotol proti nežiadúcej kondenzácii spalín, čím sa zvyšuje životnosť kotla a zjednodušuje čistenie a údržba kotla.

Kotly MODRATHERM PYROGAS sú určené na spaľovanie drevených brikiet a dreva s maximálnou dĺžkou paliva do 600mm podľa typu kotla a s obsahom vody do 20%.

Spaľovanie dreva prebieha za vysokých teplôt na princípe splyňovania. Kotlové teleso je vyrobené z vysokokvalitného oceľového plechu hrúbky 5 mm (steny spaľovacej komory, ktoré sú v styku s plameňom a vodou) a hrúbky 3 mm (steny, ktoré sú v styku len s vodou).

Výhody kotla MODRATHERM PYROGAS :   spaľovanie mäkkého aj tvrdého dreva primárny aj sekundárny vzduch je predhrievaný na vysokú teplotu vysoká účinnosť - nízka spotreba paliva ekologické spaľovanie - nízke emisné hodnoty - trieda 5 podľa EN 303-5  zabudovaný bezpečnostný výmenník proti prekúreniu automatické vypnutie odťahového ventilátora po vyhorení paliva veľký prikladací priestor samostatná popoľníková časť oddelená od spaľovacieho priestoru - čistenie aj počas prevádzky kotla termostatická regulácia odťahového ventilátora segmentová keramická komora LACFIRE 1800/20 SiC s vysokou tepelnou a mechanickou odolnosťou zabudovaný odťahový ventilátor spalín - minimalizovania zadymenia pri prikladaní prevádzka kotla riadená moderným elektronickým regulátorom ST81 zPID

Technické údaje:

Hlavné rozmery:

PYROGAS 20 26/28 37/45

A  915   915 1115

B 530 530 530

C 740 740 940

D 265 265 265

E 670 670 670

F 1145 1145 1145

G 975 975 975

H 65 65 65

I 115 115 115      Funkčná schéma kotla:

Legenda: 1. predné krycie dvere2. zakurovacia klapka3. ovládanie zakurovacej klapky4. kotlové teleso5. nakladacie dvierka6. hlavná posuvná klapka primárneho vzduchu7. kryt tepelnej izolácie dvierok8. spodné dvierka9. roštové dvierka10. popoľník11. žiarobetónové tvárnice12. liatinová roštová plocha13. posuvná klapka sekundárneho vzduchu14. žiarobetónové lôžko spaľovacej komory LACFIRE15. žiarobetónová sekundárna tvárnica LACFIRE16. primárna žiarobetónová dýza LACFIRE17. tepelná izolácia18. spaľovacia komora–žiarobetónové tvárnice LACFIRE19. komora odvodu spalín - vyústenie dymovodu fi15020. čidlo teplot spalín21. spalinový odťahový ventilátor EBM-PAPST22. vrtuľa spalinového ventilátora23. tepelný výmenník24. usmerňovač spalín (pri čistení spalinových ciest vybrať cez zakurovaciu klapku 2)25. mikroprocesorový regulátor kotla

Tabuľka technických údajov:

MODRATHERM PYROGAS

Typ

PYROGAS 20

PYROGAS 26

PYROGAS 28

PYROGAS 37

PYROGAS 45

Menovitý tepelný výkon kW 20 26 30 37 44

Trieda kotla ( EN 303-5) - 5

Doporučené palivo ( EN 303-5) - guľaté drevo mäkké A1 a tvrdé A2 štiepané drevo B1 maximálna vlhkosť paliva 20%

Účinnosť % 89 - 90

Objem vody l 68 83

Priemerná teplota spalín pri menovitom výkone °C 180 175 185

Minimálne teplota vratnej vody na vstupe °C 65

Maximálny prevádzkový tlak kotla bar 2,5

Max.prevádzkový tlak bezpečnostného výmenníka bar 6

Spalinový priestor l 31

Prikladací priestor l 99 140

Dĺžka paliva mm 400 550

Rozmery kotla ( š x v x h ) mm 530x1145x1000 530x1145x1200

Doporučený ťah komína

Pa 17-20 20-25

Celková hmotnosť kotla kg 347 345 347 385 388

Rozmery popoľníka ( š x v x h ) mm 360x50x480 360x50x480

Rozmery plniaceho otvoru ( š x v ) mm 390x360 390x360 390x360 390x360 390x360

Pripájací priemer hrdla odvodu spalín mm 150

Sieťové napätie / kmitočet

V / Hz 230/50

Elektrický príkon

W 50

Elektrické krytie

IP 40
