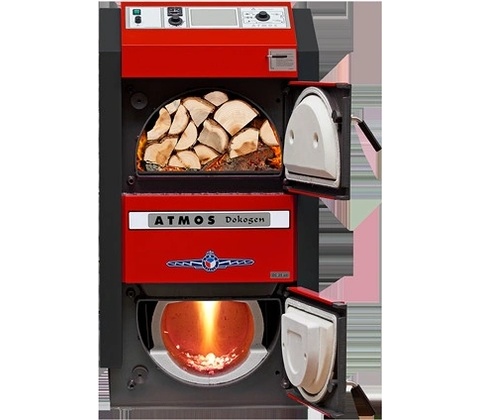

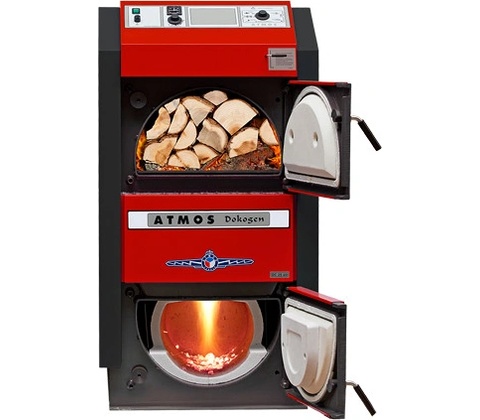

Atmos Dokogen DC25GD

Splyňovací kotol na drevo Atmos DC 25 GD Dokogen Kotly Generátor Dokogen sa vyznačujú špeciálnym ohniskom, ktoré je z oboch strán vyložené keramickými tvarovkami, v spodnej časti vybavené otvormi na prívod predhriateho primárneho vzduchu, splynovacou tryskou s otvormi na prívod sekundárneho vzduchu a spodnou spaľovacou komorou s guľovým keramickým priestorom. Zadný spalinový kanál je vybavený rúrkovým výmenníkom. Splyňovanie dreva (obrátené horenie) s následným spaľovaním drevného plynu v keramickom spaľovacom priestore zaručuje optimálne vyhorenie všetkých spáliteľných látok. Dodávka vzduchu a spaľovací proces sú riadené odťahovým ventilátorom. To umožňuje rýchle rozkúrenie kotla a dobré spaľovanie už od zakúrenia. Teplota plameňa je 1 000 – 1 250 °C. Obrátené spaľovanie a keramický spaľovací priestor umožňujú prakticky dokonalé spaľovanie s minimom škodlivých exhalácií. Kotly spĺňajú limity pre Ekologický šetrný výrobok. Účinnosť kotla podľa typu 90,3 - 92,5 % Výhody splyňovacích kotlov na kusové drevo ATMOS Možnosť spaľovať veľké kusy dreva (kusové drevo)Veľký zásobník paliva – dlhá doba horeniaRúrkový výmenníkVysoká účinnosť nad 90 % – primárny aj sekundárny vzduch je predohrievaný na vysokú teplotuEkologické spaľovanie – kotol podľa STN EN 303-5 triedy 5, EKODESIGN 2015/1189Odťahový ventilátor – bezprašné vyberanie popola, kotolňa bez dymuChladiaca slučka proti prekúreniu – bez rizika poškodenia kotlaAutomatické vypnutie kotla po dohorení paliva – spalinový termostatPohodlné vyberanie popola – veľký keramický spaľovací priestor pre popol (pri dreve vyberáme cca 1x týždenne)Malé rozmery a nízka hmotnosťMožnosť voľby dvierok ľavá/praváVysoká kvalita Zapojenie kotla Kotly ATMOS musia byť zapojené s LADDOMATOM 22 alebo termoregulačným ventilom (trojcestným ventilom ovládaným servopohonom) pre docielenie minimálnej teploty vratnej vody do kotla 65 °C. Výstupná teplota kotla musí byť trvalo udržiavaná v rozsahu 80 – 90 °C.Všetky kotly sú dodávané v základnom prevedení s chladiacou slučkou proti prekúreniu. Inštalujte kotly s akumulačnými nádržami, ktoré vám znížia spotrebu paliva a zvýšia komfort vykurovania. MODELY KOTLOV DCxxGD SÚ URČENÉ LEN NA ZAPOJENIE S AKUMULAČNÝMI NÁDRŽAMI O DOSTATOČNOM OBJEME A TO MINIMÁLNE 55 L NA 1 INŠTALOVANÚ kW VÝKONU KOTLA. Elektromechanickú – reguláciu výkonu vykonávame vzduchovou regulačnou klapkou ovládanou regulátorom ťahu, typ FR 124, ktorý automaticky podľa nastavenej výstupnej teploty vody (80 – 90 °C) otvára či priviera vzduchovú klapku. Nastavenie regulátora výkonu je nutné venovať zvýšenú pozornosť, pretože regulátor okrem regulácie výkonu plní ďalšiu dôležitú funkciu, že zaisťuje kotol proti prekúreniu. Kotol je ďalej vybavený regulačným termostatom umiestneným na paneli kotla, ktorý ovláda odťahový ventilátor podľa nastavenej výstupnej teploty (80 – 85 °C). Na regulačnom termostate by mala byť nastavená teplota o 5 °C nižšia ako na regulátore ťahu FR 124.Kotly sú navyše vybavené spalinovým termostatom, ktorý slúži na vypnutie odťahového ventilátora po dohorení paliva. Kotly pracujú na znížený výkon do 70 % menovitého výkonu aj bez ventilátora (pri kotloch DCxxGD neodporúčame prevádzku s vypnutým odťahovým ventilátorom). Zloženie panelu: Hlavný vypínač, bezpečnostný termostat, teplomer, regulačný termostat a spalinový termostat Elektromechanická regulácia je optimálnym riešením riadenia prevádzky kotla (ventilátora) jednoduchým spôsobom.Prevedenie panelu so štandardnou reguláciou je základným prevedením pre všetky vyrábané kotly. Ekvitermická regulácia ACD 03 Každý kotol je možné dovybaviť modernou dotykovou elektronickou reguláciou ATMOS ACD 03 na riadenie celého vykurovacieho systému v závislosti na vonkajšej teplote, izbovej teplote a čase. Táto regulácia je schopná riadiť aj samotný kotol s ventilátorom s mnohými ďalšími funkciami. Ekvitermická regulácia ACD 04 Kotly DC18GD, DC25GD a DC30GD je možné z výroby objednať so vstavaným dotykovým ovládaním ATMOS ACD 04 iba v kombinácii s Automatickým zapaľovaním dreva (AIW). Kotly sú už vybavené všetkými potrebnými čidlami. Táto jednotka je navrhnutá na komfortné ovládanie teplovodného systému vykurovaného objektu. Regulátor obsahuje funkcie pre priame ovládanie kotla, kotlového okruhu, troch vykurovacích okruhov, teplej úžitkovej vody, solára atď. Automatické zapaľovanie dreva Automatické zapaľovanie dreva slúži na plánovaný zátop kotla, napr. pred príchodom popoludní domov alebo pred príchodom na chalupu. Zapálenie paliva je veľmi rýchle (cca 5 minút) a umožňuje prísť obsluhe kotla „do tepla“. Zapálenie paliva je možné nastaviť a naplánovať na reguláciu ATMOS ACD 04 podľa času (týždenný program), podľa požiadavky vykurovacieho systému alebo podľa teploty v akumulačnej nádrži. Medzi vrchnými a spodnými dvierkami je zabudované zariadenie pre automatické zapaľovanie dreva (komôrka so žhaviacou špirálou). Na zapaľovanie sa používajú kvalitné drevené pelety, ktorými sa naplní zapaľovacia komôrka. Množstvo peliet zodpovedá veľkosti lopatky, ktorá je súčasťou dodávky kotla.Samotné zapálenie peliet v nastavený okamih prebieha pomocou elektrickej žhaviacej špirály (500 W). Legenda k nákresu kotle s automatickým zapalováním dřeva Nákres zapalovacího zařízení 1. Těleso kotle 19. Přívodní vzduchový kanál 1. Deska žhavící spirály 2. Dvířka přikládací (vrchní) 20. Vypínač s kontrolkou 2. Žhavící spirála 3. Dvířka popelníková – spalovacího prostoru (spodní) 22. Regulátor tahu – Honeywell FR 124 3. Vyjímatelná zapalovací komůrka 4. Ventilátor – odtahový (S) 23. Chladící smyčka proti přetopení 4. Šroubovací víčko (při provozu vždy dotaženo) 5. Žáruvzdorná tvarovka – tryska 24. Regulace ATMOS ACD 04 5. Vyjímatelná zaslepovací komůrka 6. Ovládací panel 25. Výplň dvířek – Sibralmalý – silný pro vrchní dvířkamalý – slabý pro spodní dvířka 6. Plnící lopatka na pelety 7. Bezpečnostní termostat 26. Těsnění dvířek – šňůra 18 x 18 8. Regulační klapka 30. Kondenzátor odtahového ventilátoru – 1μF 9. Žáruvzdorná tvarovka – bok topeniště 33. Trubkový výměník (trubkovnice) 10. Žáruvzdorná tvarovka – kulový prostor 35. Jímka pro termostaty (čidla) 11. Těsnění – trysky – 12 x 12 (14 x 14) 36. Zajišťovací šroub 12. Žáruvzdorná tvarovka – půlměsíc 37. Zapalovací zařízení 13. Zatápěcí záklopka 14. Žáruvzdorná tvarovka – zadní čelo kulového prostoru K hrdlo kouřovodu 15. Čistící víko L výstup vody z kotle 16. Clona rámečku M vstup vody do kotle 17. Táhlo zatápěcí záklopky N nátrubek pro napouštěcí kohout 18. Pojistka T6,3A/1500 – typ H P nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20) Technické informácie: Legenda k nákresu kotle 1. Těleso kotle 18. Teploměr 2. Dvířka přikládací (vrchní) 19. Přívodní vzduchový kanál 3. Dvířka popelníková – spalovacího prostoru (spodní) 20. Vypínač s kontrolkou 4. Ventilátor – odtahový (S) 22. Regulátor tahu – Honeywell FR 124 5. Žáruvzdorná tvarovka – tryska 23. Chladící smyčka proti přetopení 6. Ovládací panel 24. Regulační termostat ventilátoru (kotlový) 7. Bezpečnostní termostat 25. Výplň dvířek – Sibral 8. Regulační klapka 26. Těsnění dvířek – šňůra 18 x 18 9. Žáruvzdorná tvarovka – bok topeniště 27. Spalinový termostat 10. Žáruvzdorná tvarovka – kulový prostor 30. Kondenzátor ventilátoru 11. Těsnění – trysky – 12 x 12 (14 x 14) 33. Trubkový výměník (trubkovnice) 12. Žáruvzdorná tvarovka – půlměsíc 13. Zatápěcí záklopka K hrdlo kouřovodu 14. Žáruvzdorná tvarovka – zadní čelo kulového prostoru L výstup vody z kotle 15. Čistící víko M vstup vody do kotle 16. Clona rámečku N nátrubek pro napouštěcí kohout 17. Táhlo zatápěcí záklopky P nátrubek pro čidlo ventilu ovládajícího chladící smyčku Rozmery kotlov (mm) Typ kotla DC18GD DC25GD DC30GD DC40GD DC50GD A 1281 1281 1281 1435 1435 B 820 1020 1020 1120 1120 C 680 680 680 680 680 D 945 945 945 1095 1095 E 150/152 150/152 150/152 150/152 150/152 F 87 87 87 82 78 G 185 185 185 185 185 H 1008 1008 1008 1152 1152 CH 256 256 256 256 256 I 256 256 256 256 256 J 6/4″ 6/4″ 6/4″ 2″ 2″ Technické údaje Typ kotle DC18GD DC25GD DC30GD DC40GD DC50GD Výkon kotle kW 19 25 29,8 40 49 Výhřevná plocha m2 2,5 3,1 3,1 3,8 4,1 Objem palivové šachty dm3 (l) 80 120 120 160 160 Rozměr plnícího otvoru mm 450 x 260 450 x 260 450 x 260 450 x 260 450 x 260 Předepsaný tah komína Pa/mbar 16/0,16 18/0,18 20/0,20 22/0,22 24/0,24 Max. prac. přetlak vody kPa/bar 250/2,5 250/2,5 250/2,5 250/2,5 250/2,5 Hmotnost kotle kg 376 469 466 548 565 Průměr odtahového hrdla mm 150/152 150/152 150/152 150/152 150/152 Krytí el. části IP 20 20 20 20 20 Elektrický příkon W 50 50 50 50 50 Účinnost % 90,3 92,5 91,3 90,5 92,0 Třída kotle dle ČSN EN 303-5 5 5 5 5 5 Třída energetické účinnosti A+ A+ A+ A+ A+ Teplota spalin při jmenovitém výkonu °C 145 127 148 175 183 Hmotn. průtok spalin při jmenovitém výkonu kg/s 0,014 0,017 0,017 0,021 0,025 Předepsané palivo (preferované) suché dřevo o výhřevnosti 15 – 17 MJ.kg-1 o obsahu vody 12 – 20 %, průměru 80 – 150 mm Průměrná spotřeba paliva kg.h-1 5,1 6,1 7,7 10 13 Délka dřeva mm 330 530 530 530 530 Doba hoření při jmenovitém výkonu hod. 2 2 2 2 2 Objem vody v kotli l 73 105 105 112 128 Hydraulická ztráta kotle mbar 0,22 0,22 0,22 0,23 0,24 Minimální objem akumulační nádrže* l 1045 1375 1639 2200 2695 Provozní teplota kotle °C 75 – 95 Připojovací napětí V/Hz 230/50 Zelená domácnostiam Dotované kotle v SR *Modely kotlů řady DOKOGEN jsou určeny pouze pro zapojení s AKUMULAČNÍMI NÁDRŽEMI o minimálním objemu 55 l na 1 instalovanou kW výkonu kotle.
