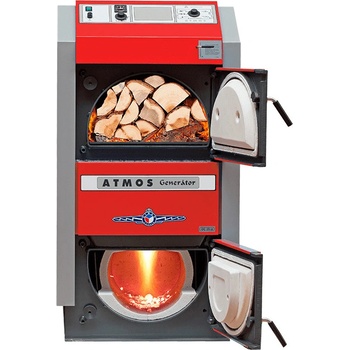

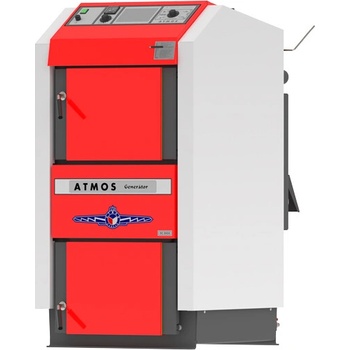

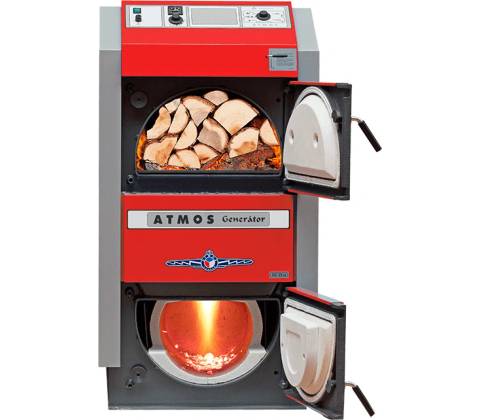

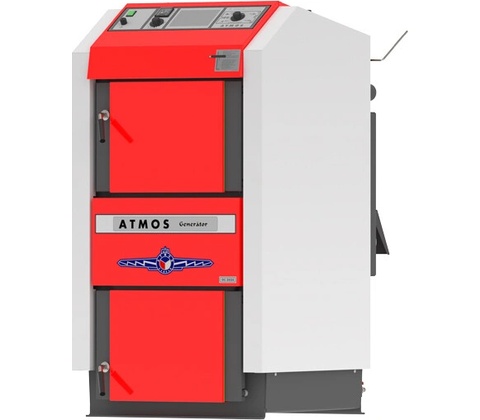

Atmos DC 15 GS

Výhody splyňovacích kotlov ATMOS na spaľovanie kusového dreva

• Možno spaľovať veľké kusy dreva.
• K dispozícii je veľká palivová nádrž, ktorá umožňuje dlhodobé spaľovanie.
• Účinnosť kotlov je vysoká a v závislosti od typu dosahuje 85 až 92 %. Primárny a sekundárny vzduch sa predhrieva na vysokú teplotu.
• Kotol spĺňa ekologické požiadavky na spaľovanie a je v súlade s normami EN 303-5 triedy 4 a 5, EKODESIGN 2015/1189.
• K dispozícii je odsávací ventilátor, ktorý zabezpečuje bezprašný zber popola a čistotu kotolne.
• Súčasťou kotla je chladiaca slučka, ktorá chráni pred prehriatím a poškodením.
• Po vyhorení paliva sa automaticky vypne vďaka termostatu dymovodu.
• Odstraňovanie popola je pohodlné vďaka veľkej keramickej spaľovacej komore. Pri drevnom palive stačí popol vyberať len raz týždenne.
• Rúra kotla nie je súčasťou dodávky, čo uľahčuje čistenie.
• Kotol je kompaktný a ľahký.
• Pri vybraných typoch je možné zvoliť dvierka P/L (pravé/ľavé).
• Kvalita kotla je vysoká.

Inštalácia:

Na správnu prevádzku splyňovacích kotlov ATMOS je potrebné ich pripojiť k LADDOMATU 22 alebo k termoregulačnému ventilu (trojcestný ventil ovládaný servopohonom v prípade elektronickej regulácie ACD 03/04), aby sa zabezpečila minimálna teplota vratnej vody do kotla 65 °C. Výstupná teplota kotla by sa mala neustále udržiavať v rozmedzí 80 až 90 °C. Všetky kotly sú vybavené chladiacou slučkou, ktorá zabraňuje prehriatiu. Odporúča sa inštalovať kotly so zásobníkmi, ktoré znížia spotrebu paliva a zvýšia komfort vykurovania.

Rozmery kotla

Regulácia kotlov

Výkon kotlov sa reguluje elektromechanicky pomocou vzduchovej regulačnej klapky ovládanej regulátorom ťahu typu FR 124. Regulátor automaticky otvára alebo zatvára klapku v závislosti od nastavenej teploty výstupnej vody, ktorá sa pohybuje v rozmedzí 80 až 90 °C. Nastaveniu regulátora výkonu je potrebné venovať zvýšenú pozornosť, pretože okrem regulácie výkonu plní aj ďalšiu dôležitú funkciu, a to ochranu kotla pred prehriatím. Kotol je vybavený aj regulačným termostatom umiestneným na paneli kotla, ktorý ovláda odťahový ventilátor v závislosti od nastavenej výstupnej teploty (80 až 85 °C). Teplota na regulačnom termostate by mala byť nastavená o 5 °C nižšie ako na regulátore ťahu FR 124.

Kotly sú vybavené aj spalinovým termostatom, ktorý slúži na vypnutie odťahového ventilátora po dohorení paliva. Aj bez ventilátora môžu kotly pracovať so zníženým výkonom až do 70 % menovitého výkonu (prevádzka s vypnutým spalinovým ventilátorom sa pri kotloch DCxxGD neodporúča).

Ovládací panel kotla so štandardným ovládaním

Zloženie panelu:

Hlavný vypínač, bezpečnostný termostat, teplomer, regulačný termostat a termostat spalín.

Elektromechanická regulácia je optimálnym riešením na jednoduché riadenie prevádzky kotla (vrátane ventilátora). Štandardný ovládací panel je základnou konštrukciou pre všetky vyrábané kotly.

Schéma zapojenia kotla s Laddomatom 22 bez zásobníkov

Schéma zapojenia kotla s reguláciou ACD 03 a zásobníkmi
