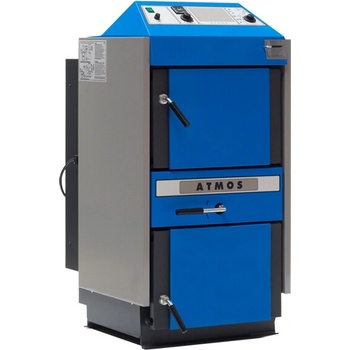

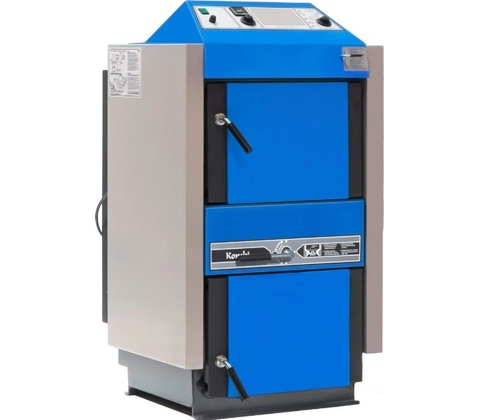

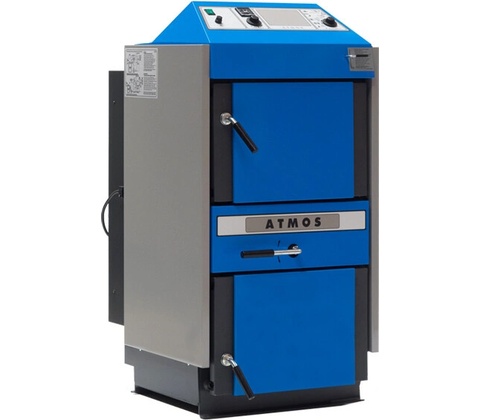

Atmos AC 16 S

Teleso kotlov je vyrobené ako zvarenec z vysokokvalitných oceľových plechov s hrúbkou 3 až 6 mm. Skladá sa z dvoch komôr, ktoré sú umiestnené nad sebou. Horná komora slúži ako palivová nádrž a spodná komora ako spaľovacia komora a popolník. Medzi nimi sa nachádza nový patentom chránený otočný rošt, ktorý umožňuje dokonalé splyňovanie paliva a jednoduché odstraňovanie popola. V zadnej časti kotlového telesa sa nachádza vertikálny dymovod so zatápacou klapkou v hornej časti. Horná časť dymovodu má odťahové hrdlo na pripojenie do komína.

Výhody splyňovacieho kotla na hnedouhoľné brikety a čierne uhlie

• Môže spaľovať kvalitné hnedé uhlie aj drevo ako náhradné palivo.
• Majú veľkú palivovú nádrž, ktorá umožňuje dlhodobé spaľovanie.
• Dosahujú vysokú účinnosť (až 90,4 % ) vďaka predhrievaniu primárneho aj sekundárneho vzduchu na vysokú teplotu.
• Spaľovanie je šetrnejšie k životnému prostrediu - kotol spĺňa normy EN 303-5 triedy 4 a 5 a EKODESIGN 2015/1189.
• Odsávací ventilátor zabezpečuje bezprašný odvod popola, čo znamená, že v kotolni sa nedymí.
• Chladiaca slučka chráni pred prehriatím, čo chráni kotol pred poškodením.
• Automatické vypnutie kotla po dohorení paliva zabezpečuje spalinový termostat.
• Majú malé rozmery a nízku hmotnosť.
• Dvere P/L (pravé/ľavé) je možné vybrať alebo prestavať.
• Sú veľmi kvalitné.

Montáž:

Aby sa zabezpečila minimálna teplota vratnej vody do kotla 65 °C, musia byť splyňovacie kotly ATMOS pripojené s LADDOMAT 22 alebo termoregulačným ventilom. Ak sa používa elektronická regulácia ATMOS ACD 03, musí sa použiť trojcestný ventil ovládaný servopohonom. Výstupná teplota kotla by sa mala udržiavať v rozmedzí 80 - 90 °C.

Všetky kotly sú štandardne vybavené chladiacou slučkou proti prehriatiu. Odporúčame inštalovať kotly so zásobníkmi na zníženie spotreby paliva a zvýšenie komfortu vykurovania.

Rozmery kotla

Regulácia kotlov

Na reguláciu výkonu elektromechanických kotlov sa používa vzduchová regulačná klapka, ktorá je ovládaná regulátorom ťahu FR 124. Ten automaticky otvára alebo zatvára klapku podľa nastavenej teploty výstupnej vody (80 - 90 °C). Regulátor výkonu je dôležitý aj ako ochrana proti prehriatiu kotla, preto je potrebné dbať na jeho správne nastavenie. Súčasťou kotla je aj regulačný termostat umiestnený na paneli, ktorý ovláda odťahový ventilátor podľa nastavenej teploty na výstupe (80 - 85 °C). Teplota na regulačnom termostate by mala byť o 5 °C nižšia ako na regulátore ťahu FR 124. Kotly môžu pracovať pri zníženom výkone až do 70 % menovitého výkonu, a to aj bez ventilátora.

Ovládací panel kotla so štandardnou reguláciou

Zloženie panelu:

Hlavný vypínač, bezpečnostný termostat, teplomer, regulačný termostat a termostat spalín.

Elektromechanická regulácia je optimálnym riešením na jednoduché riadenie prevádzky kotla (vrátane ventilátora). Štandardný ovládací panel je základnou konštrukciou pre všetky vyrábané kotly.

Schéma zapojenia kotla s Laddomatom 22 bez zásobníkov

Schéma zapojenia kotla s reguláciou ACD 03 a zásobníkmi
